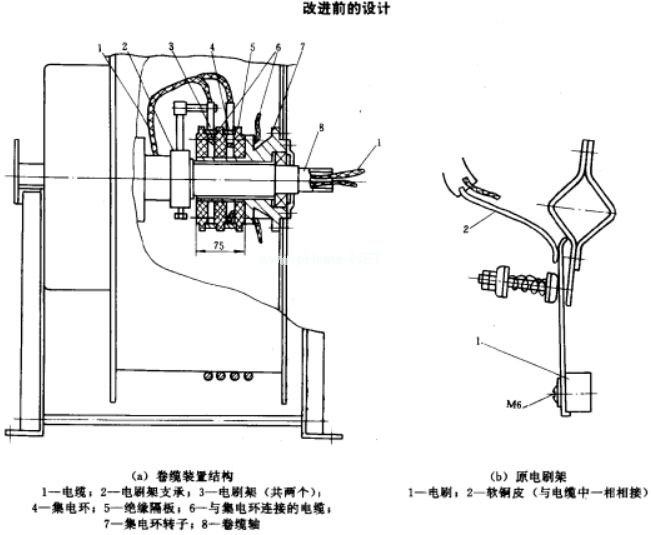

MW1-45型起重電磁鐵用卷纜裝置為JT1-15C/21D1型，直流電壓220V，見圖a。

　　(2)使用情況

　　使用1-3個月便出現電刷和集電環4之間起弧，集電環熔斷，嚴重時集電環轉子7一端出現溶洞。

　　(3)故障原因

　　原電刷架(圖b)用螺栓M6與電刷聯接，因卷纜裝置運行頻繁而螺栓松動，引起起弧，燒壞集電環。帶螺孔的電刷易碎裂。

　　(4)改進措施及效果

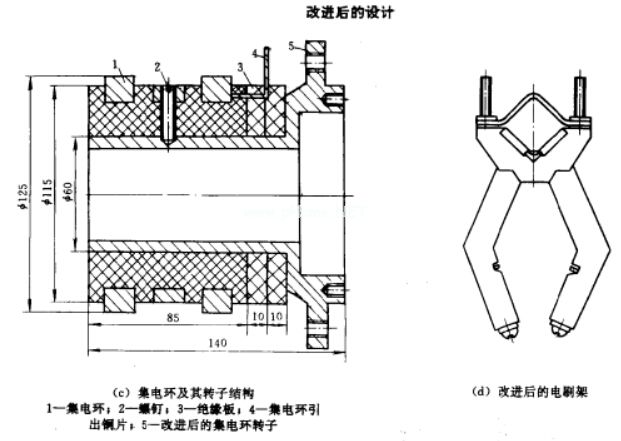

　　集電環轉子7改成圖c件5所示，將圖a中的件3、4、5, 6以電動機用的整體式集電環(圖c的件1)代替。將原電刷架換成圖d所示的電刷架，配以T-1號電刷。

　　經一年多運行，未再出現起弧現象。
